Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

Станки

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

Цена по запросу
Артикул:
Оставить заявку на станок

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 250 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.



Преимущества ленточнопильных станков по металлу:

  • Высокая точность обработки.
  • Превосходное качество резки.
  • Экономия материала при обработке, за счет малой ширины резки.
  • Возможность резки под разными углами от - 45° до 60°
  • Пакетная резка, и резка нескольких заготовок одновременно.
  • Возможность резки различных заготовок: труб, профилей и т.д.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

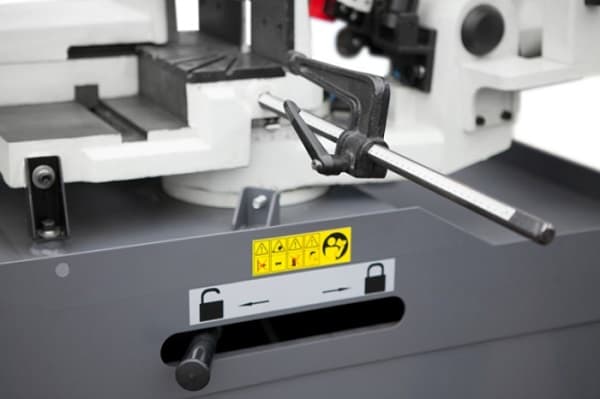

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ

Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка.

Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

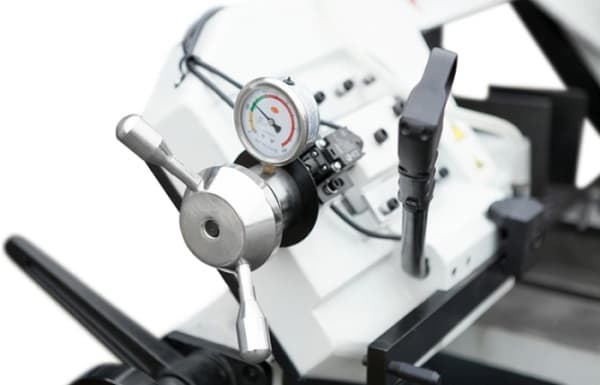

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА

Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

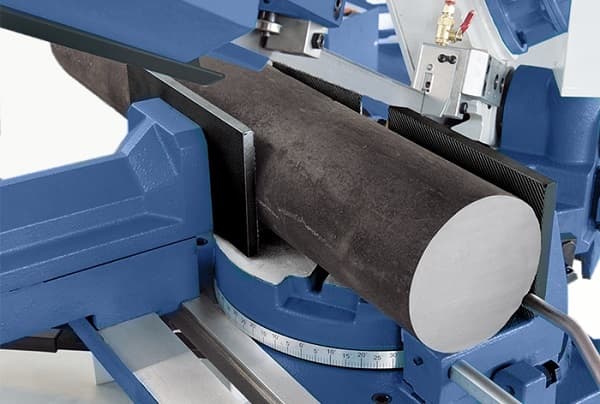

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

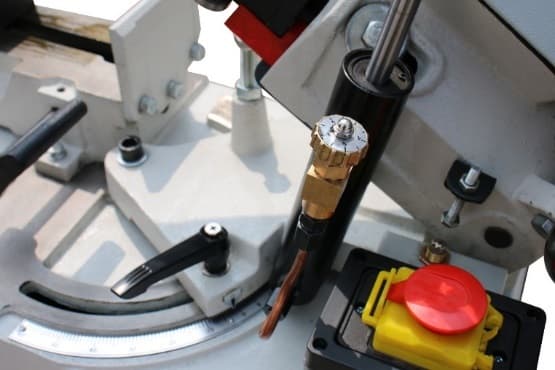

СИСТЕМА ГИДРОРАЗГРУЗКИ

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

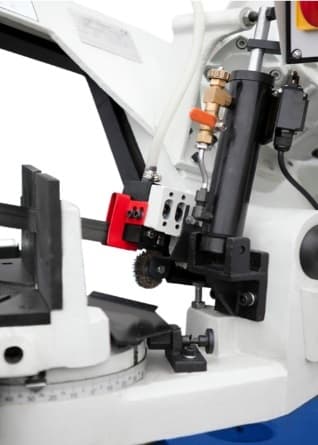

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

Ленточнопильный станок для резки металла MetalTec BS 250 FHЕ

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА

Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.

Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.

Модель BS 250 FHE
Мощность двигателя, Вт 1100 (380 В)
Размеры пильного полотна, мм 2680 x 27 x 0,9
Скорость резания, м/мин 35 / 70
Угол разворота пильной рамы, ° - 45 (лево), - 60 (право)
Сечение обрабатываемой детали при 90°, мм ●250
■ 240 x 240
▅ 320 x 175
Сечение обрабатываемой детали при 45°, мм ● 200 мм
■ 190 x 190 мм
▅ 200 x 175 мм
Сечение обрабатываемой детали при 60° ● 125 мм
■ 125 x 125 мм
Сечение обрабатываемой детали при – 45°, мм ● 170 мм
■ 150 x 150 мм
▅ 140 x 180 мм
Высота стола, мм 1020
Габаритные размеры: -
Длина, мм -1550
Ширина, мм -760
Высота, мм 950 Вес (нетто), кг 251 Вес (брутто), кг 310
