Н. Новгород Нартова 6/2Ленточнопильный станок для резки металла MetalTec BS 170 FH
НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 60°.
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации. Приводит в движение ленточнопильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов. |
 |
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
 |
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. |
 |

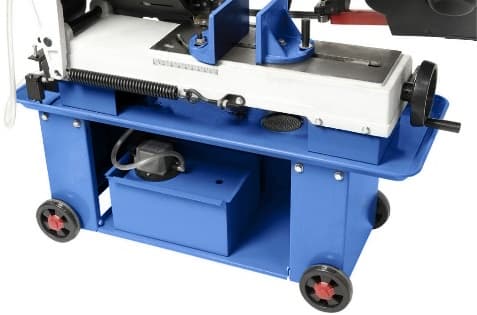

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 |

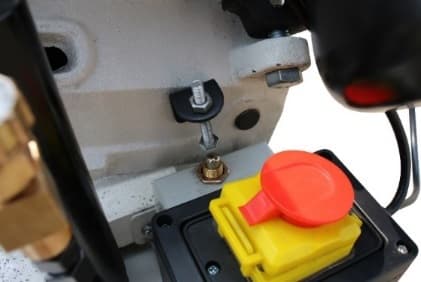

СИСТЕМА ЭКСТРЕННОЙ АВАРИЙНОЙ ОСТАНОВКИ ПРОЦЕССА РЕЗКИ Кнопка экстренной остановки движения ленточнопильного полотна для предотвращения несчастных случаев при работе на станке. |
 |
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость). |
 |

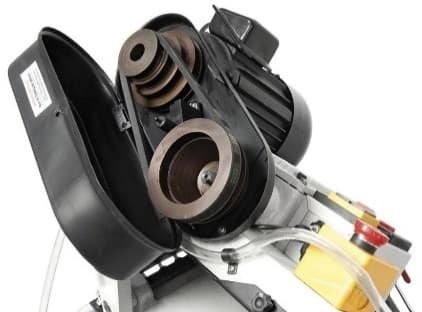

НАСТРОЙКА РЕЖИМОВ Возможность выбрать оптимальную скорость движения ленточного полотна для обработки заготовок из различных марок стали. |
 |

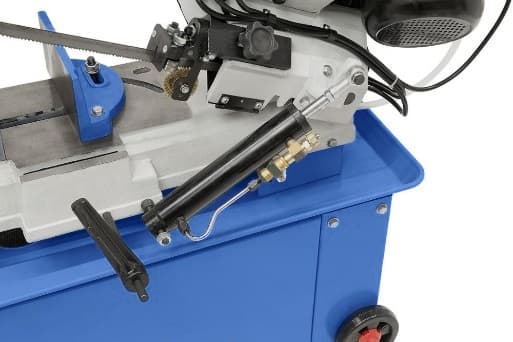

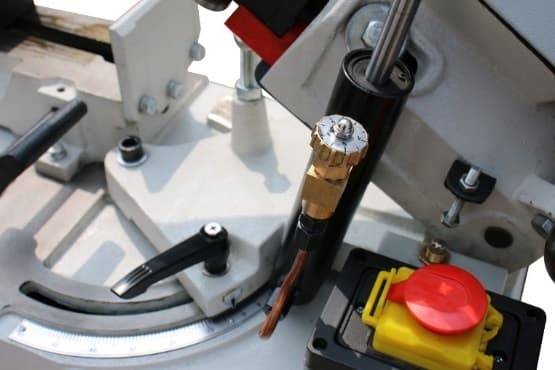

СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
 |

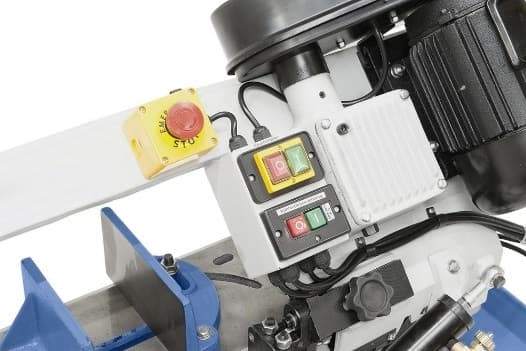

ПАНЕЛЬ УПРАВЛЕНИЯ Кнопки управления станком расположены на лицевой стороне пильного модуля, что делает работу на станке удобной и безопасной. |
| Модель | BS 170 FH |
| Мощность двигателя, Вт |
900 (230 V) 900 / 550 (380 V) - опционально |
| Размеры пильного полотна, мм | 2105 x 20 x 0,9 |
| Скорость резания, м/мин |
80 (230 V) 97 (110 V) 80 / 40 (380 V) |
| Угол разворота пильной рамы, ° | 0 ~ 45 (60) |
| Сечение обрабатываемой детали при – 90°, мм |
● 170 ■ 140 x 140 ▅ 210 x 140 |
| Сечение обрабатываемой детали при – 45°, мм |
● 120
■ 110 x 110
▅ 130 x 110 |
| Сечение обрабатываемой детали при – 60°, мм |
● 70
■ 60 x 60
▅ 170 x 60 |
| Высота стола, мм | 970 |
| Мощность насоса подачи СОЖ, Вт | 150 |
| Габаритные размеры (основание): | |
| Длина, мм | 1260 |
| Ширина, мм | 540 |
| Высота, мм | 900 |
| Габаритные размеры (рама): | |
| Длина, мм | 750 |
| Ширина, мм | 560 |
| Высота, мм | 150 |
| Вес (нетто), кг | 160 |
| Вес (брутто), кг | 200 |
Гарантия: 1 год
