Ленточнопильный станок для резки металла MetalTec BS 250 FH
НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 45 (60)°.
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

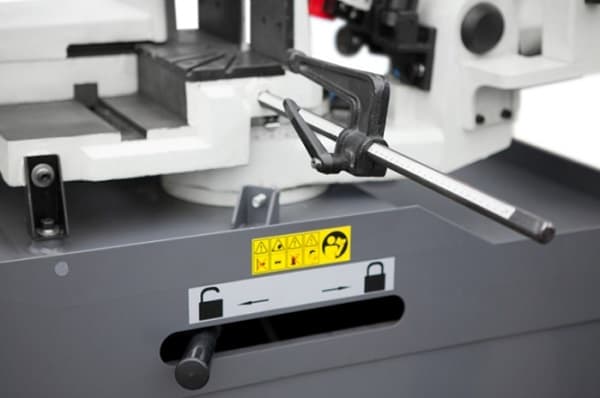

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
|

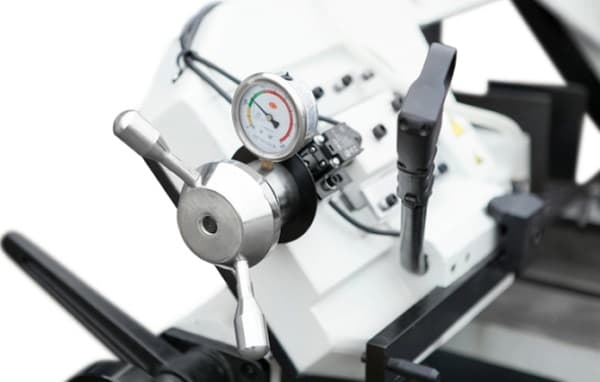

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
|

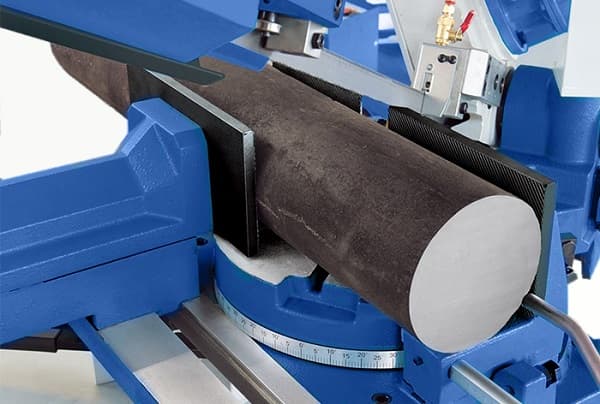

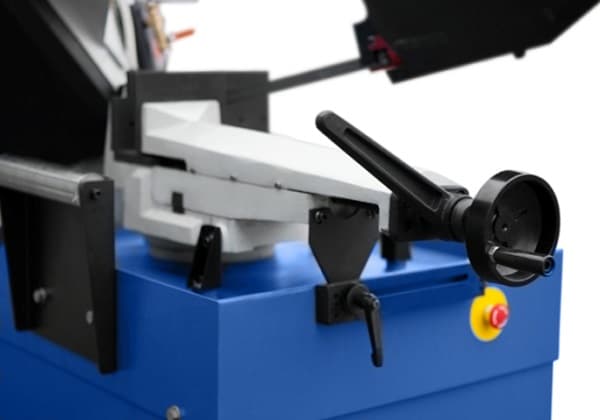

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
|
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
|

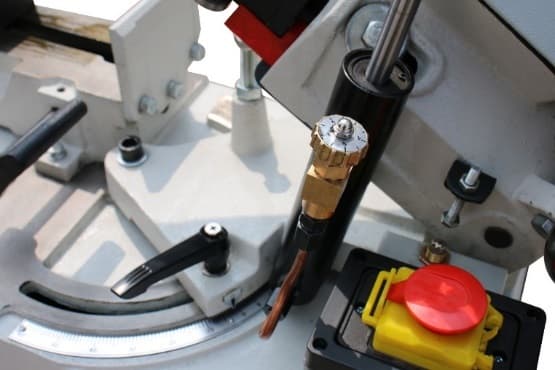

СИСТЕМА ГИДРОЗАГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
|

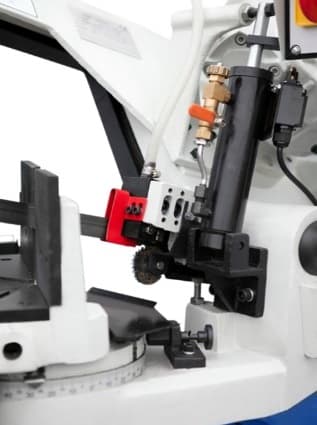

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
|
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. |
Модель | BS 250 FH |
Мощность двигателя, Вт | 1500 / 750 w (380 V) |
Размеры пильного полотна, мм | 2715 x 27 x 0,9 |
Скорость резания, м/мин | 72 / 36 |
Угол разворота пильной рамы, ° | - 45 (60) |
Сечение обрабатываемой детали при 90°, мм |
● 250 ■ 240 x 240 ▅ 310 x 240 |
Сечение обрабатываемой детали при 45° |
● 200 ■ 170 x 170 ▅ 190 x 170 |
Сечение обрабатываемой детали при 60° |
● 120 ■ 95 x 95 ▅ 120 x 95 |
Сечение обрабатываемой детали при – 45° |
● 150 ■ 130 x 130 ▅ 170 x 90 |
Высота стола, мм | 1020 |
Габаритные размеры (станина): | |
Длина, мм | 1540 |
Ширина, мм | 700 |
Высота, мм | 1050 |
Габаритные размеры (пильный модуль): | |
Длина, мм | 1100 |
Ширина, мм | 760 |
Высота, мм | 180 |
Вес (нетто), кг | 341 |
Вес (брутто), кг | 394 |
Гарантия: 1 год
